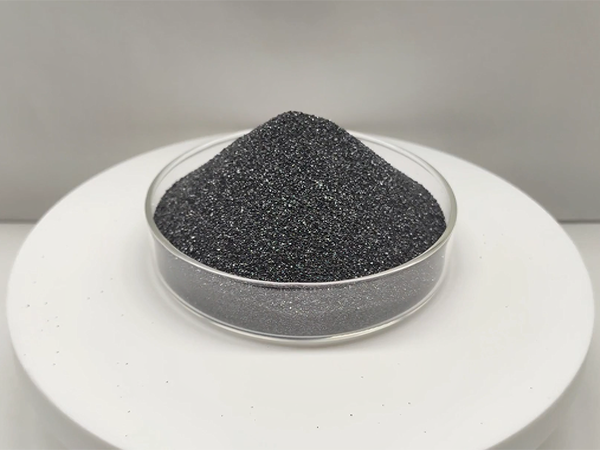

铬矿砂耐高温填料的优点



　　1、优异的耐火性能‌：铬矿砂的耐火度超过1900℃，熔点高达2180℃，在高温环境下能保持结构稳定，不易熔化或变形，非常适合铸造高温合金钢、不锈钢等需要承受高温冲击的场合。



　　2、出色的抗渣侵蚀能力‌：其主要成分Cr₂O₃与氧化铁等碱性物质不发生化学反应，能有效抵抗熔融金属中杂质的侵蚀，避免热化学粘砂，提升铸件表面光洁度。



　　3、高效的冷却性能‌：铬矿砂的热传导率是硅砂的2-3倍，能快速吸收并传导热量，加速铸件冷却。其激冷作用可替代外接冷铁，促进铸件定向凝固，减少热裂和缩松风险，提升内部组织均匀性。



　　4、良好的热稳定性‌：铬矿砂线膨胀系数小，受热时体积变化微小，可减少铸件因热应力导致的开裂风险，同时有效防止脉纹、夹砂等热变形缺陷。



　　5、固相烧结防渗透‌：在熔融金属浇铸过程中，铬矿砂颗粒间会发生固相烧结，形成致密层，有效阻止金属渗透，降低机械粘砂风险，减少后续处理工序的复杂性和成本。



　　6、化学稳定性强‌：铬矿砂是惰性材料，不与其他金属氧化物反应，不会被锰钢水等特殊金属液润湿，确保涂层性能稳定，延长模具寿命。



　　7、兼容性与灵活性高‌：铬矿砂可与呋喃树脂、水玻璃等粘结剂协同使用，适配壳型铸造、覆膜砂工艺等多种铸造方式，并能与硅砂混合使用，在保持成本优势的同时提升型砂性能。



　　8、高硬度与耐磨性‌：铬矿砂颗粒坚硬，能承受高速流动金属液体的冲击和固体物料的机械摩擦，显著增强材料的抗磨损能力，延长设备使用寿命。



　　9、体积稳定性‌：铬矿砂受热时体积稳定，热膨胀系数低，在耐火材料中能保持稳定的体积，避免因热胀冷缩而产生裂纹或变形，有助于保证耐火材料的整体性能，延长使用寿命。



　　10、高性价比‌：与其他填料相比，铬矿砂的价格相对较低，但性能却非常优异，能够显著降低涂料的制造成本，提高铸造企业的经济效益和市场竞争力。



　　铬矿砂中的氧化铬在高温下能与粘土产生反应，生成熔点为1450℃左右的硅酸盐，可能降低型砂的热化学稳定性和耐火度，因此在使用时应严格控制粘土的加入量。此外，铬矿砂在使用前应经过900℃以上煅烧，使其中的碳酸盐分解，以免浇注时产生大量二氧化碳而导致铸件产生气孔。
