全国服务热线
铬矿粉325#汽车摩擦片（刹车片）
铬矿粉325 汽车摩擦片（刹车片）铬矿粉......
一、基本特性

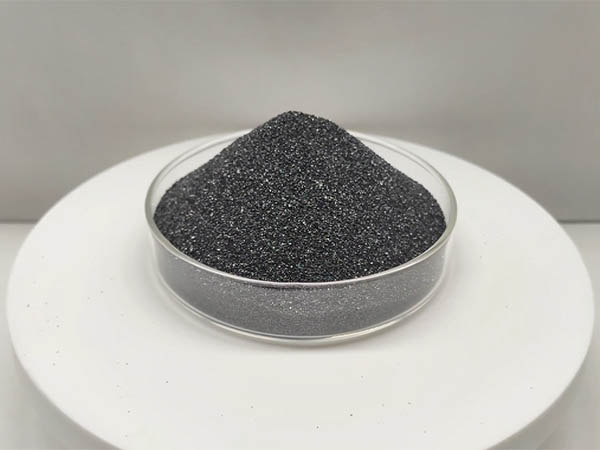

铬矿砂是尖晶石类矿物，主要成分为FeCr₂O₄（铬铁矿），具有独特的物理化学性质使其成为壳型铸造的理想材料：
高耐火度：耐火度通常大于1800°C，远高于硅砂（~1700°C）
低热膨胀：热膨胀系数仅为硅砂的1/4左右，能有效减少铸件热裂缺陷
高导热性：导热系数约为硅砂的2-3倍，有利于定向凝固
中性化学性质：不易与金属氧化物反应，适合高合金钢、不锈钢等活性金属铸造
二、壳型铸造中的应用
粘结剂体系：壳型铸造通常使用酚醛树脂（热固性或热塑性）作为粘结剂，铬矿砂与树脂的润湿性良好，可获得较高的粘结强度。
粒度要求：壳型铸造对铬矿砂粒度有严格要求：
-通常采用AFS GFN 45-55的中等细粒度，颗粒形状以圆形或近圆形为佳，有利于获得光滑的型壳表面；需严格控制粉尘含量，粉尘会显著降低型壳强度。
三、关键工艺参数：
1、预热温度：通常在180-250°C之间，需根据树脂类型调整
2、硬化时间：与硅砂相比，铬矿砂导热更快，硬化时间可适当缩短
3、树脂加入量：一般比硅砂体系低10-15%，因铬矿砂密度较高（约4.5 g/cm³）
四、主要优势
1.防粘砂：对高锰钢、不锈钢等易粘砂合金效果显著
2.表面质量：铸件表面粗糙度可达Ra 6.3-12.5μm
3.尺寸精度：低热膨胀特性有助于保持型腔尺寸稳定
4.激冷效果：高导热性可细化晶粒，改善铸件组织
